订购指南

放大器 (放大器不附带单触电缆。请另行订购。)

种　类	形　状	型　号	投光二极体	输 出
NPN输出型		FX-301-F	红色LED	NPN开路集电极晶体管
PNP输出型		FX-301P-F		PNP开路集电极晶体管

单触电缆 (放大器不附带单触电缆。请另行订购。)

种　类	型　号	说　明
母电缆 (3芯)	CN-73-C1	长：1m	0.15mm2 3芯橡皮电缆，一端带连接器电缆外径：φ 3.0mm	母电缆 ·CN-73-C□
	CN-73-C2	长：2m
	CN-73-C5	长：5m
子电缆 (1芯)	CN-71-C1	长：1m	0.15mm2 单芯橡皮电缆，一端带连接器电缆外径：φ 3.0mm	子电缆 ·CN-71-C□
	CN-71-C2	长：2m
	CN-71-C5	长：5m

尾盘 (放大器不附带单触电缆。当放大器串联连接时请另行订购。)

形状	型号	说明
	MS-DIN-E	当串联连接多个放大器，或在DIN导轨上移动放大器时，这些尾盘确保所有的放大器安全安装，充分连接。 (每套2个)

配件(另售)

品名	型号	说明	放大器安装支架 ·MS-DIN-2	光纤传感器放大器保护封条 ·FX-MB1
放大器安装支架	MS-DIN-2	放大器用安装支架
光纤传感器放大器保护封条	FX-MB1	2个交流窗密封垫和1个连接器封条10套 交流窗密封垫： 防止从另一个放大器上传输信号造成的故障，及其对另一个放大器的影响。 连接器封条： 带有单触电缆针，以防任何金属的触碰。

规格

种　类		NPN输出型	PNP输出型
型　号		FX-301-F	FX-301P-F
适用光纤		FD-F705，FT-F902
电源电压		12～24V DC±10%　脉动P-P10%以下
消耗电流		通常工作时：960mW以下(电源电压24V时，消耗电流40mA以下) ECO模式时：600mW以下(电源电压24V时，消耗电流 25mA以下)

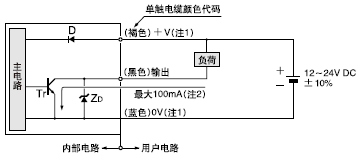

输出		NPN开路集电极晶体管 · 最大流入电流： 100mA (5台以上放大器串联时为50mA) ·外加电压：30V DC以下(输出和0V之间) ·剩余电压： 1.5V以下[流入电流为100mA时(5台 以上放大器串联时为50mA)]	PN P开路集电极晶体管 ·最大源电流： 100mA (5台以上放大器串联时为50mA) ·外加电压：30V DC以下(输出和0V之间) ·剩余电压： 1.5V以下[源电流为100mA时(5台以上 放大器串联时为50mA)]
输出工作		渗漏设定(F7模式)：检测到渗漏时OFF，液体设定(F9模式)：使用突出开关在有无液体之间选择信号OFF状态
短路保护		装　备
反应时间		250μs以下(注1)
灵敏度设定		个别教导/集体教导
工作状态指示灯		橙色LED(输出ON时亮起)
模式指示灯		绿色LED [在液体设定(F9模式)期间亮起]
MODE指示灯		RUN：绿色LED，TEACH·ALL·ADJ·DISP·OUT：黄色LED
数字显示		4位红色LED显示
微小灵敏度调节功能		装　备
定时功能		延迟定时功能[仅用于液体设定(F9模式)](定时功能选择为：10ms，100ms，1,000ms，和无)
环 境 性 能	周围温度	0～＋50°C(8～16台串联连接时：0～＋45°C)(注意不可结露)，存储：－20～＋70°C
	周围湿度	35～85%RH，存储：35～85%RH
	周围照明度	白炽灯：受光面照明度 3,000Rx
	耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间(注2)
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表(注2)
	耐振动	频率：10～150Hz，双振幅：0.75mm，X,Y和Z各方向2小时
	耐冲击	加速度：98m/s2(约10G)X,Y和Z各方向5次
投光二极体		红色LED(调制式)
材质		外壳：耐热ABS，外罩：聚碳酸酯，开关：丙烯
连接方式		连接器(注3)
电缆延长		0.3mm2以上的电缆全长可延长至100m
重量		约20g

注：
1) 在渗漏设定(F7模式)期间检测到渗漏(输出OFF)时，由于传感器的投光闪光，因此只有将信号转回ON的反应功能延时(约1秒)。
2) 上表中的耐电压和绝缘电阻仅适用于放大器。
3) 不附带放大器连接电缆。请使用下述另售单触电缆。
母电缆(3芯)：CN-73-C1(电缆长1m), CN-73-C2(电缆长2m), CN-73-C5(电缆长5m)
子电缆(单芯)：CN-71-C1(电缆长1m), CN-71-C2(电缆长2m), CN-71-C5(电缆长5m)
